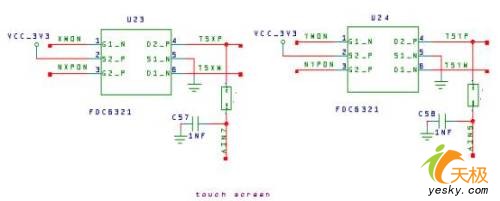

触摸屏有电阻式、电容式等，其本质是一种将手指在屏幕上的触点位置转化为电信号的传感器。手指触到屏幕，引起触点位置电阻或电容的变化，再通过检测这一电性变化，从而获得手指的坐标位置。通过S3C2410A集成的AD功能，完成电信号向屏幕坐标的转化，触摸屏接口如下：

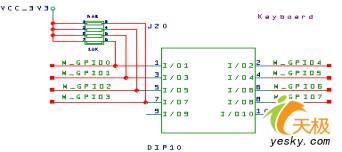

　　键盘则直接利用CPU的可编程I/O口，若连接 mxn键盘，则需要m+n个可编程I/O口，由软件实现键盘扫描，识别按键：

　　3.9整体架构

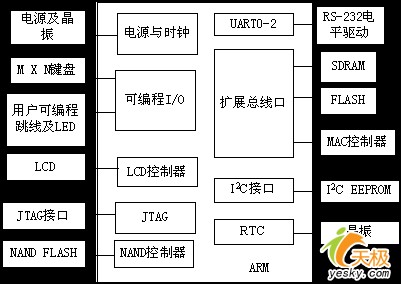

　　下图呈现了ARM处理器及外围电路的整体设计框架：

　　4.小结

　　本章讲解了基于S3C2410A ARM处理器电路板硬件设计的基本组成，为后续各章提供了总体性的准备工作。

--
