ARM的嵌入式Linux移植体验之基本概念
文章来源: 天极开发 文章作者: 宋宝华 发布时间: 2006-08-11   字体: [大 中 小]


　　3.7电源

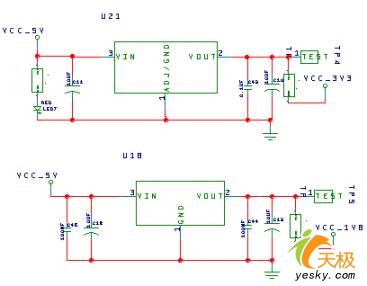

　　LDO(Low Dropout)属于DC/DC变换器中的降压变换器，它具有低成本、低噪声、低功耗等突出优点，另外它所需要的外围器件也很少，通常只有 1~2 个旁路电容。

　　在电路板上我们分别用两个LDO来实现5V向3.3V（存储接口电平）和1.8V（ARM内核电平）的转换。

　　up监控电路采用MAX708芯片，提供上电、掉电以及降压情况下的复位输出及低电平有效的人工复位输出：

　　3.8其它

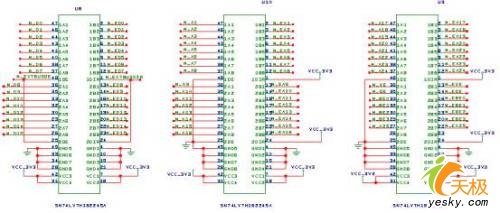

　　SN74LVTH62245A提供总线驱动和缓冲能力：

点击放大此图片

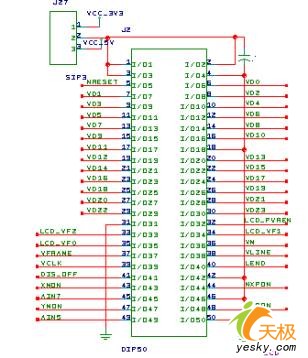

　　S3C2410A集成LCD液晶显示器控制电路，外部引出接口：
