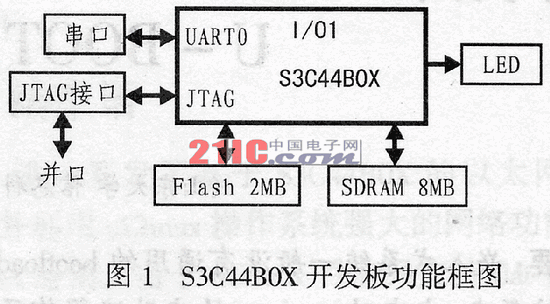

1 Bootloader及u-boot简介
Bootloader代码是芯片复位后进入操作系统之前执行的一段代码，主要用于完成由硬件启动到操作系统启动的过渡，从而为操作系统提供基本的运行环境，如初始化CPU、堆栈、存储器系统等。Bootloader 代码与CPU芯片的内核结构、具体型号、应用系统的配置及使用的操作系统等因素有关，其功能类似于PC机的BIOS程序。由于bootloader和CPU及电路板的配置情况有关，因此不可能有通用的bootloader，开发时需要用户根据具体情况进行移植。嵌入式Linux系统中常用的bootloader有armboot、redboot、blob、u-boot等，其中u-boot是当前比较流行、功能比较强大的bootloader，可以支持多种体系结构，但相对也比较复杂。bootloader的实现依赖于CPU的体系结构，大多数bootloader都分为stage 1和stage 2两大部分。Bootloader的基本原理见参考文献。
u-boot是sourceforge网站上的一个开放源代码的项目。它可对PowerPC(MPC5xx、MPC8xx、MPC82xx、MPC7xx、MPC74xx) 、ARM(ARM7、ARM9、StrongARM、Xscale) 、MIPS(4kc、5kc) 、X86等处理器提供支持，支持的嵌入式操作系统有Linux、Vx-Works、NetBSD、QNX、RTEMS、ARTOS、LynxOS等，主要用来开发嵌入式系统初始化代码bootloader。软件的主站点是http://sourceforge.net/projects/u-boot。u-boot最初是由denx(www.denx.de) 的PPC-boot发展而来的，它对PowerPC系列处理器的支持最完善，对Linux操作系统的支持最好。源代码开放的u-boot软件项目经常更新，是学习硬件底层代码开发的很好样例。
2 u-boot系统启动流程
大多数bootloader都分为stage1和stage2两大部分，u-boot也不例外。依赖于CPU体系结构的代码(如设备初始化代码等) 通常都放在stage1，且可以用汇编语言来实现，而stage2则通常用C语言来实现，这样可以实现复杂的功能，而且有更好的可读性和移植性。
2.1 stage1 (start.s代码结构)
u-boot的stage1代码通常放在start.s文件中，它用汇编语言写成，其主要代码部分如下:
(1) 定义入口由于一个可执行的Image必须有一个入口点，并且只能有一个全局入口，通常这个入口放在ROM(Flash) 的0x0地址，因此，必须通知编译器以使其知道这个入口，该工作可通过修改连接器脚本来完成。
(2) 设置异常向量(Exception Vector) 。
(3) 设置CPU的速度、时钟频率及中断控制寄存器。
(4) 初始化内存控制器
(5) 将ROM中的程序复制到RAM中。
(6) 初始化堆栈
(7) 转到RAM中执行，该工作可使用指令ldr pc来完成。
2.2 stage2 C语言代码部分
lib_arm/board.c中的start_armboot是C语言开始的函数，也是整个启动代码中C语言的主函数，同时还是整个u-boot(armboot) 的主函数，该函数主要完成如下操作:
(1) 调用一系列的初始化函数。
(2) 初始化Flash设备。
(3) 初始化系统内存分配函数。
(4) 如果目标系统拥有NAND设备，则初始化NAND设备。
(5) 如果目标系统有显示设备，则初始化该类设备。
(6) 初始化相关网络设备，填写IP、MAC地址等。
(7) 进入命令循环(即整个boot的工作循环) ，接受用户从串口输入的命令，然后进行相应的工作。
|
