引言
嵌入式系统的核心是嵌入式微处理器和嵌入式操作系统。早期的嵌入式系统硬件核心是各种类型的8位和16位单片机；而近年来32位处理器以其高性能、低价格，得到了广泛的应用。近年来，又出现了另一类数据密集处理型芯片DSP。DSP由于其特殊的结构、专门的硬件乘法器和特殊的指令，使其能快速地实现各种数字信号处理及满足各种高实时性要求。随着现代嵌入式系统的复杂度越来越高，操作系统已成为嵌入式系统不可缺少的部分。免费的嵌入式操作系统，如Linux等，随着自身不断的改善，得到了飞速的发展。Linux是一个免费的、强大的、可信赖的、具有可伸缩性与扩充性的操作系统。Linux实现了许多现代化操作系统的理论，并且支持完整的硬件驱动程序、网络通信协议与多处理器的架构，其源码的公开更有利于操作系统嵌入式应用。
基于上述分析，笔者开发了基于ARM和DSP芯片的双核嵌入式系统。系统充分利用了ARM和DSP的各自特点，既可以使用ARM和DSP芯片进行协同开发，也可以利用ARM或DSP进行独立开发。操作系统选用了Linux，以利于充分发挥系统的效能。
1 系统的总体设计
由于ARM芯片的控制性能较强，在嵌入式系统中ARM主要用于控制和少量的数据处理。这样，一方面要求CPU要低功耗和有足够的时钟频率来运行操作系统，以满足便携式的要求；另一方面也要求其有足够种类的接口，以利于性能的扩展。基于以上考虑，在开发平台中选用HY7202作为CPU。

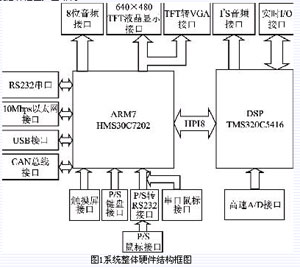

DSP作为数据运算部分，可以充分发挥其对数字信号处理的独特优势。TI公司的C54xx系列16位定点DSP以其高性价比普遍应用于各类通信、便携式应用当中。考虑到对数字视频和数字图像等大数据吞吐量应用场合的处理要求，选用TI公司的TMS320C5416芯片。其时钟频率最高可达到206 MHz，系统总体框图如图1所示。

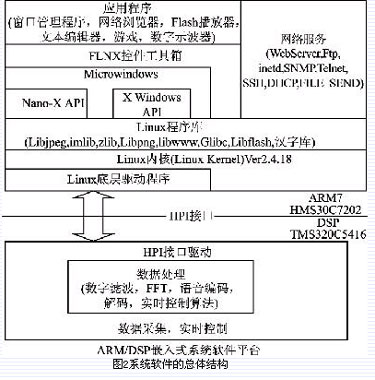

系统软件平台结构如图2所示，软件平台分ARM部分和DSP部分，以及ARM和DSP的接口软件设计部分。ARM部分以Hynix公司PATCH的ARM Linux Version 2.4.18为操作系统，并在此基础之上移植Linux标准库GLIBC、LIBJPG、LIBPNG、IMLIB、LIBWWW、LIBFLASH及汉字库。图形界面以Microwindows 0.9及其控件库FLNX提供嵌入式图形界面平台。系统平台具有强大的网络通信功能，通过平台WEBSERVER、FTP、TELNET、INETD等网络工具和应用程序能方便地开发基于Internet的网络终端、远程控制、远程数据采集、远程数据处理产品。在应用程序层上，系统平台集成窗口管理程序，全中文化网络浏览器(支持HTML、XML)，Flash播放器(支持Flash4、Flash5、Flash6)，文本编辑器，游戏等用于PDA开发，机顶盒上网解决方案，以及可用于嵌入式数据采集、处理的虚拟示波器等。
|
