3. 硬联逻辑设计
PCI接口芯片的主要功能是桥接CPU端的LocalBus与PCI总线。另外，还必须通过串行总线上的EEPROM来配置PCI芯片的初始工作方式。PLX9656的三种工作模式（M、C和J）可以和大多数CPU和DSP接口。其中M模式是专为MOTOROLA的POW－ERPC系列CPU而设计的接口模式。
由PLX9656与MPC8260组成的最小系统至少应包括以下几个组成部分：FLASH、SDRAM、SRAM、PCI连接器、JTAG端口、时钟、复位、电源、EEPROM、以太网接口、ATM和RS232串行口等。

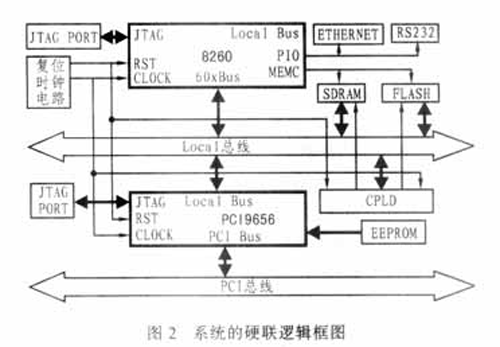

PLX9656信号线包括PCI端信号、Local Bus端地址与数据、控制信号、电源和地。其中前两项占了信号数量的绝大部分。为了保证信号的可靠传输，芯片上用很多引脚作电源和地，这些引脚在布线时应仔细连接，并应大面积敷铜，同时还要连接滤波电容。另外要注意的是：MPC8260有60x Bus和LocalBus两条总线，前者为MPC8260与外界的接口总线，所以应将PLX9656的Local Bus信号与MPC8260的60x Bus连接。图2所示是系统的硬联逻辑框图。
4. 驱动程序
开发Windows环境和Linux环境的驱动程序有很大不同。
4．1 Windows环境中驱动程序的编写
由于Windows操作系统被Microsoft所垄断，它是一个封闭的操作系统，因此很难将用户驱动程序挂接到Windows操作系统中。通常要利用一些开发工具，如Microsoft的DDK、Numega的DriverStudio和Jungo的WinDriver等。因而应首先是由它们生成驱动程序的框架后，再导入到Microsoft的Visual C＋＋中，在填入与设计对象相关的代码后，最后由build生成Windows环境下的驱动程序。PLX公司的PLX9656RDK提供了Windows API及其源代码和调试工具PLXMon。利用这些针对PLX芯片的API可以驱动PCI接口，而且其编程工作也非常快捷。
PLX芯片的初始化函数原型为：
S8 Select Device（DEVICE＿LOCATION＊pDev）；
它可提供很多对PCI的接口操作，其中包括寄存器读／写、中断允许／禁止、获取中断状态、IOP总线读／写、IOP端口读／写、电源管理、热插拔功能、VPD读／写、EEPROM读／写、邮箱寄存器读／写、门铃寄存器读／写、DMA控制／状态、DMA块通道操作、DMASgl通道操作以及DMAShuttle通道操作等。在对PLX芯片进行初始化后，便可利用PLX9656RDK提供的上述功能对PCI接口进行操作。
4．2 Linux环境下驱动程序编写
Linux是源代码开放型操作系统。在这种系统中，用户自编的设备驱动程序可以和原操作系统的驱动程序享有同等的“地位”。Linux环境下，驱动程序的编写有两种方式，一种是基于内核的，另一种是基于模块的。前一种方式是将驱动程序直接注册在相应的系统文件中，然后在操作系统启动时将它装载在内存中使用；后一种方式则通过命令行insmod和mmod来加载和卸载驱动程序模块，因此比较方便灵活。
Linux对设备的操作与对文件的操作一致，所有的驱动程序都毫不例外地要使用file operations结构。其中的read、write、ioctl、mmap、open、release指针分别指向用户编写的驱动程序的相关操作。

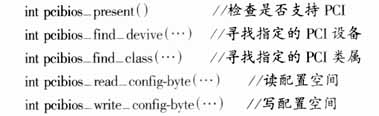

每个PCI设备均可由总线号、设备号和功能号来确定，它共有三个访问空间，即内存空间、I／O端口和配置寄存器。配置空间用于决定PCI器件的工作方式和映射到系统中的地址。其基本功能函数如下：
访问I／O和内存空间时，要根据配置寄存器中PCL-BASE-ADDRESS-i(i=0.5)所给定的基地址来读写数据。
|
