这里所说的复杂设备驱动涉及到PCI、USB、网络设备、块设备等（严格意义而言，这些设备在概念上并不并列，例如与块设备并列的是字符设备，而PCI、USB设备等都可能属于字符设备），这些设备的驱动中又涉及到一些与特定设备类型相关的较为复杂的数据结构和程序结构。本文将不对这些设备驱动的细节进行过多的介绍，仅仅进行轻描淡写的叙述。

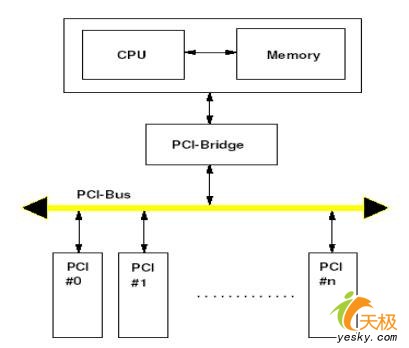

PCI 是The Peripheral Component Interconnect -Bus的缩写，CPU使用PCI桥chipset与PCI设备通信，PCI桥chipset处理了PCI子系统与内存子系统间的所有数据交互，PCI设备完全被从内存子系统分离出来。下图呈现了PCI子系统的原理：
每个PCI设备都有一个256字节的设备配置块，其中前64字节作为设备的ID和基本配置信息，Linux中提供了一组函数来处理PCI配置块。在PCI设备能得以使用前，Linux驱动程序需要从PCI设备配置块中的信息决定设备的特定参数，进行相关设置以便能正确操作该PCI设备。
一般的PCI设备初始化函数处理流程为：
（1）检查内核是否支持PCI-Bios；
（2）检查设备是否存在，获得设备的配置信息；
1～2这两步的例子如下：
int pcidata_read_proc(char *buf, char **start, off_t offset, int len, int *eof,void *data)
{
int i, pos = 0;
int bus, devfn;
if (!pcibios_present())
return sprintf(buf, "No PCI bios present\n");
/*
* This code is derived from "drivers/pci/pci.c". This means that
* the GPL applies to this source file and credit is due to the
* original authors (Drew Eckhardt, Frederic Potter, David
* Mosberger-Tang)
*/
for (bus = 0; !bus; bus++)
{
/* only bus 0 :-) */
for (devfn = 0; devfn < 0x100 && pos < PAGE_SIZE / 2; devfn++)
{
struct pci_dev *dev = NULL;
dev = pci_find_slot(bus, devfn);
if (!dev)
continue;
/* Ok, we've found a device, copy its cfg space to the buffer*/
for (i = 0; i < 256; i += sizeof(u32), pos += sizeof(u32))pci_read_config_dword(dev, i, (u32*)(buf + pos));
pci_release_device(dev); /* 2.0 compatibility */
}
}
*eof = 1;
return pos;
} |
|
