3 嵌入式GUI的移植
3.1 Qt/Embedded选取
嵌入式Linux系统的有代表性的GUI系统主要有MiniGUI、MicroWindows、Tiny X以及Qt/Embedded。这些GUI系统在接口定义、体系结构、功能特性等方面存在着很大的差别。
Tiny-X，是标准X-windows在嵌入式系统的小巧实现，作为一个图形环境，X-window是成功的，但由于在体系接口上的原因，限制了它对游戏、多媒体的支持能力。
MicroWindows，其主要特色在于提供了C/S体系结构，同时也提供了相对完善的图形功能。但却无任何硬件加速能力，图形引擎中也存在着许多未经优化的低效算法。
MiniGUI，是建立在比较成熟的图形引擎之上，其特点是小巧精致。它尽量保持与Win32的兼容，这样在Win CE应用的场合，也可以使用MiniGUI。
Qt/Embedded，是一个专门为小型设备提供图形用户界面的应用框架和窗口系统。提供了丰富的窗口小部件（Widgets），并且还支持窗口部件的定制，因此它可以为用户提供漂亮的图形界面。Qt 是 KDE 等项目使用的 GUI 支持库，所以有许多基于 Qt 的 X Window 程序可以非常方便地移植到 Qt/Embedded 版本上。最终，在分析和比较了各种GUI的特点，我们选用Qt/Embedded作为移植对象。
3.2 Qt/Embedded底层支持分析

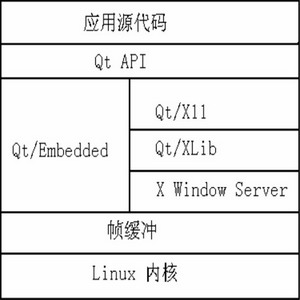

Qt/Embedded 以原始 Qt 为基础，并做了许多出色的调整以适用于嵌入式环境。Qt/Embedded 通过 Qt API 与 Linux I/O 设施直接交互，成为嵌入式Linux端口。同Qt/X11相比，Qt/Embedded很省内存，因为它不需要一个X服务器或是Xlib库，它在底层撅弃了X lib，采用framebuffer（帧缓冲）作为底层图形接口。同时，将外部输入设备抽象为keyboard和mouse输入事件。Qt/Embedde的应用程序可以直接写内核缓冲帧，这避免开发者使用繁琐的Xlib/Server系统。
表2 Qt/Embedded与Qt/X11的比较
Qt/Embedded的底层图形引擎基于framebuffer，framebuffer出现在2.2.x以上内核的版本当中的一种驱动程序接口。这种接口采用mmap系统调用，将显示设备抽象为帧缓冲区。用户可以将它看成是显示内存的一个映象，将其映射到进程地址空间之后，就可以直接进行读写操作了，而写操作可以立即反映在屏幕上。framebuffer驱动程序[1]是最重要的驱动程序之一，正是这个驱动程序才能使系统屏幕显示内容。其实现分为两个方面：一是对LCD及其相关部件的初始化，包括画面缓冲区的创建和对DMA通道的设置；二是对画面缓冲区的读写，具体到代码为read、write等系统调用接口。
|
